隨著造紙技術的發展，低速紙機已經逐漸被取締和淘汰，取而代之的中高速紙機同樣有改善紙頁勻度的需求，當車速高于300m/min時，兩段式網案搖振對紙頁成型過程中勻度的影響已經很少或沒有。因?yàn)槔w維在離開振動區以前，振動在纖維上的作用時間實在太短了，早期的網案搖振系統已經無能為力。因此，在過去很長的一段時間內中高速長網造紙機已經不再配網案搖振。對于高速紙機，福伊特公司的DuoshakeTM搖振能夠解決網案搖振在高車速時遇到的瓶頸問題，與傳統的網案搖振相比，它具有更高的頻率和更寬的振幅，并且只對胸輥進行搖振，對高速紙機的網案設計和脫水件的排列不產生任何影響。過去的研究表明，搖振頻率比振幅更重要，頻率越高，對紙頁勻度越有利。網案振動對改善勻度的效果與振幅和頻率的平方成正比，跟車速成反比，這也就是通常我們通常所說的“搖振系數”的概念。

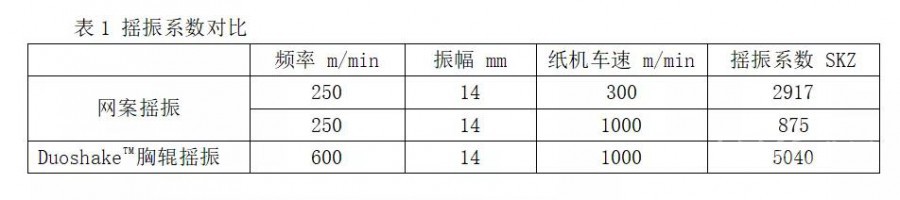

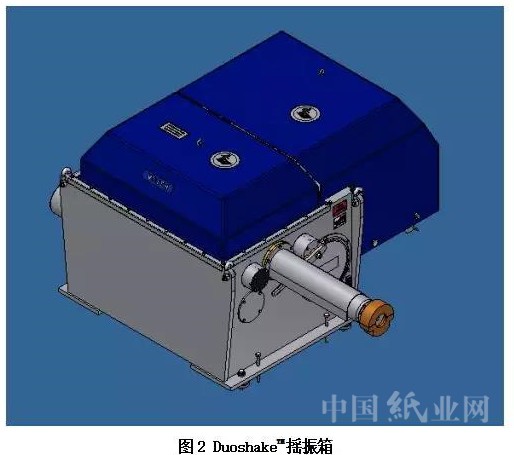

讓我們來通過表1中搖振系數的具體計算數據來比較一下DuoshakeTM胸輥搖振與早期的網案搖振的區別。經表1中的計算數據比較得知，國內早期的網案搖振的搖振頻率較低，在頻率不能提高的前提下，提高車速就等于在降低搖振系數，搖振效果隨著車速的提高而下降嚴重，無法應用到高速紙機上。而福伊特的DuoshakeTM胸輥搖振具有較高的搖振頻率，因此在高車速的情況下仍然能保持較高的搖振系數，能夠有效的提升紙頁在高速運行下的勻度問題。 1、DuoshakeTM胸輥搖振系統的組成 DuoshakeTM胸輥搖振系統主要由DuoshakeTM搖振箱、搖振器支架、胸輥和胸輥軸承、控制系統以及油潤滑站等組成。 1.1 DuoshakeTM搖振箱（圖2）

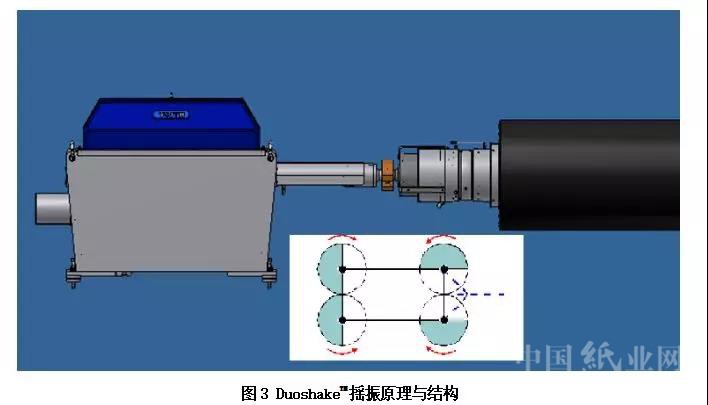

 1.1.1 性能參數搖振桿應力（最大）120kN 振幅 0-25mm 頻率 150-600次/min 振幅和頻率由搖振質量來決定，振幅和頻率可在生產中按照搖振特征圖進行獨立的自由調整。搖振箱由兩只三相伺服電機來直接驅動，低功率消耗，自帶集成式強制潤滑油站實現搖振單滑軌的自潤滑。 1.1.2 DuoshakeTM胸輥搖振的工作原理 DuoshakeTM搖振箱的搖振桿與胸輥為同一軸線安裝，如圖3所示。胸輥直接在搖振桿的帶動下進行軸向往復移動，其原理如下

搖振裝置的操作是根據質量重心的原理，當質量在一個系統內被移動時,趨向于保持它們的重心；在齒輪箱內兩對質量以這樣一種方式布置（見圖3）：它們共同的重心只能在胸輥中心線方向移動。如果驅動這兩對質量，胸輥則以反向運動相應。這樣胸輥和質量運動是分開又一起復合的；慣性力保持在移動的系統內并且只通過搖振桿傳遞；通過增加搖振質量的力來設定振幅。通過調整兩對旋轉的質量之間的角度來調節振幅。 1.2 搖振器支架搖振器支架通常為不銹鋼方管焊接結構。因DuoshakeTM搖振箱的自重較大，重量約為4000——9500kg（不同型號，重量不同），因此設備安裝時應注意考慮樓面所承受載荷的能力，必要時需要對樓面進行加固處理。同時，還需要對胸輥傳動側即DuoshakeTM搖振箱布局范圍內可能與之發生干涉的流漿箱PD罐、網部除濕管路、真空管路以及網部走臺等進行相應的改造或重新整理。 1.4 DuoshakeTM搖振的控制系統控制柜單包含完整的計算機控制，USV電源，濾波模塊，主動型供電模塊、單電機模塊、制動模塊，電容模塊和觸摸面板等組成。用戶可以輕松控制以下功能：搖振控制邏輯開機/停機操作報警功能與DCS系統通訊操作模式簡單：輸入操作參數啟動機器剩下的一切都自動控制運行高效的傳感器監視系統實時監控是否超出允許的工作設定值。如果超過了這些值，系統就會安全地關機。 2、DuoshakeTM搖振系統的使用效果安裝DuoshakeTM搖振后，能夠有效提高成紙勻度，對于克重較高的紙種效果更加明顯（見表2）。在安裝DuoshakeTM搖振后，能夠獲得更低的縱橫向抗張強度比，不同紙種的變化對比詳見圖8。 3、總結 DuoshakeTM胸輥搖振是一種應用于所有長網紙機并且適用于所有紙種的高效率搖振器，它具有以下顯著的優點：對基礎支架和地基無任何反作用力提升成紙勻度，尤其是高定量產品更明顯減少低定量紙種的纖維絮聚獲得更低的MD/CD抗張強度比提升紙頁勻度的同時不改變漿料密度在紙機車速提升的同時繼續維持勻度優化和降低抗張比最高的搖振頻率，比普通的網案搖振可提高40%以上，達到500-600r/min 振幅最高可達到25mm（±12.5 mm）操作簡單，通過調節頻率和偏重塊角度即可輕松完成維護費用較低，能耗較低胸輥的高頻搖振優化了纖維定向，對所有紙種來言都可獲得極佳的成形效果，紙張質量得以明顯改善，從而有利于紙張的后續加工、涂布、浸漬和印刷等過程。近年來，DuoshakeTM胸輥搖振系統在國內各大紙企的幾十臺紙機上得到了廣泛的應用。
